Anpassbare Ein- und Ausgabedialoge
Hauptablauf, ruft Dialog-Fenster und Dialog-Controller parallel auf.

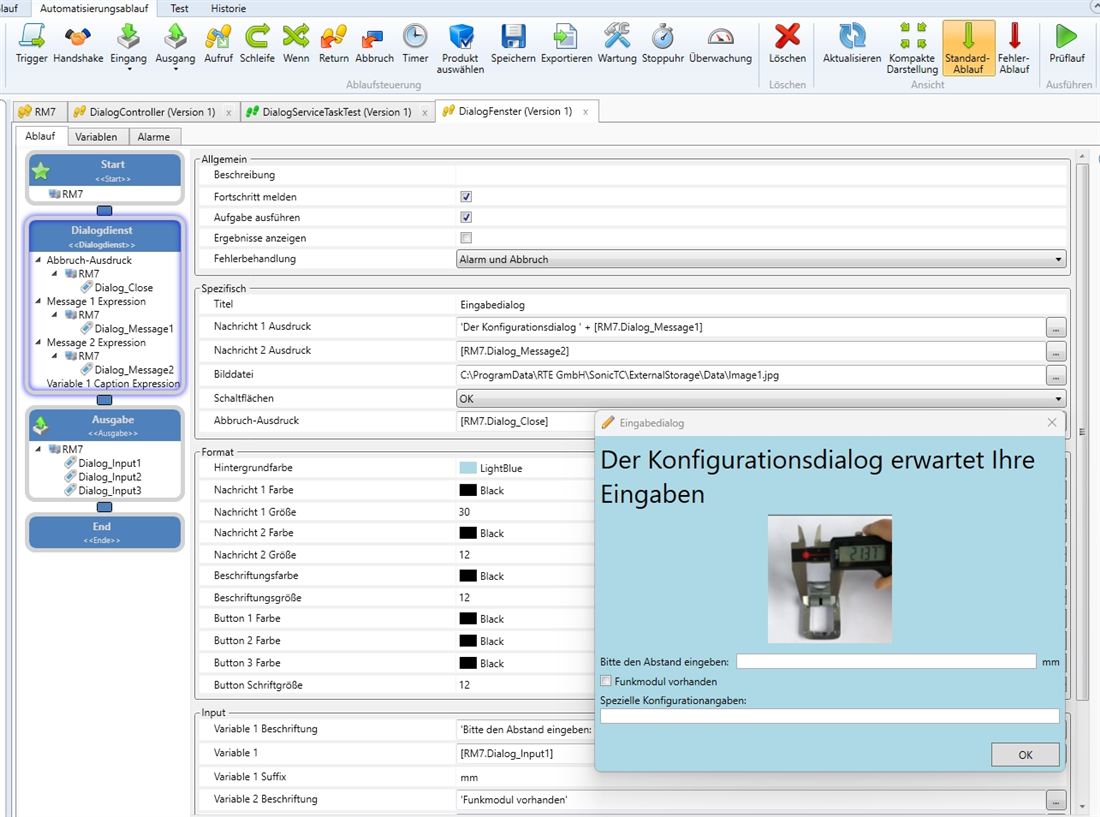

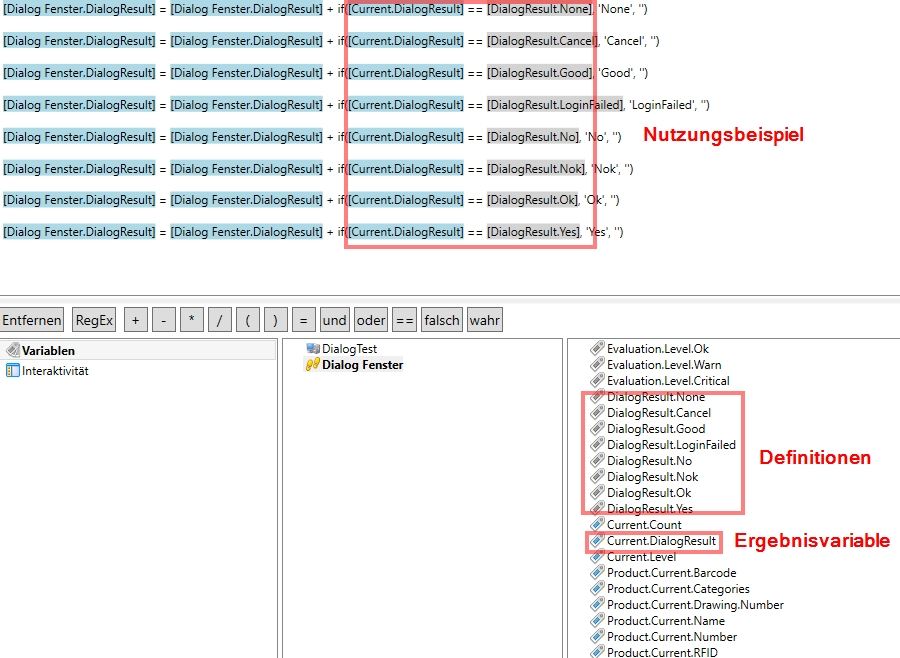

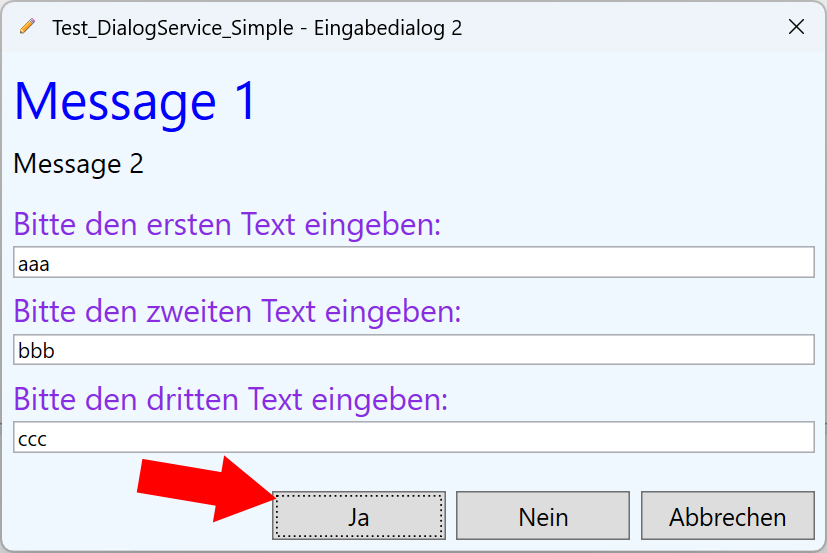

Demonstriert die anpassbaren Bediendialoge: formatierte Titel und Nachrichten, eingebettete Bilder und mehrere Eingabefelder in einem Dialog. Der Dialogdienst zeigt einen Eingabedialog an, dessen Ergebnis (Good/Bad/Cancel/None) im Workflow ausgewertet wird; bestätigte Eingaben werden an eine SPS weitergegeben. Ein paralleler Controller-Workflow steuert den offenen Dialog zeitgesteuert von außen und blendet einen Countdown ein — Anzeigewerte aktualisieren sich automatisch bei Variablenänderung.
Workflows im Detail
-
DialogTest
Hauptablauf, ruft Dialog-Fenster und Dialog-Controller parallel auf.
Start → Aufruf „Dialog Controller“ → Aufruf „Dialog Fenster“ → Ende; Error-Flow vorhanden.
-
Dialog Fenster
Zeigt den Eingabedialog und verarbeitet das Ergebnis.

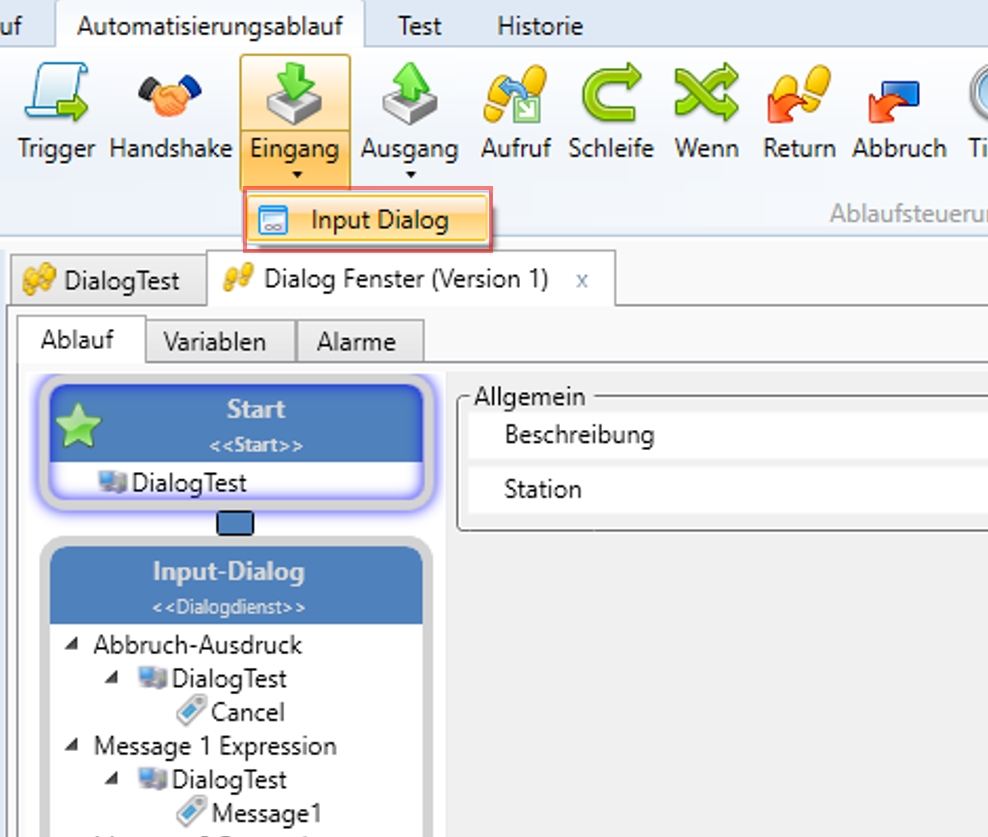

Start → Input-Dialog (Dialogdienst) → Wenn „OK“: Eingaben an SPS senden → Ergebnis-Ausgabe → Ende.
-
Dialog Controller
Steuert den Dialog zeitbasiert von außen.
Start → 15 s warten → Countdown-Ausgaben 5→4→3→2→1 im Sekundentakt → Abschluss-Ausgabe → Ende.
Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
