FRF-Impulshammer-Analyse mit Wiederholmessungen (NI-9234)
Rahmenablauf mit optionalem Einrichtbetrieb und getriggerter Serienprüfung.
FRF-Analyse mit automatischem Impulshammer und Messwerterfassung über ein National-Instruments-Modul NI-9234. Nach einem optionalen Einricht-Schritt — Hammerposition verfahren, Anregungsamplitude interaktiv eingeben — läuft die Serienprüfung: Pro Prüfteil werden drei Anschläge ausgeführt, jeweils Kraftsensor- und Mikrofonsignal gemessen und die gemittelte Frequenzgangfunktion berechnet. Die Auswertung umfasst FRF-Spektrum, Spitzenerkennung und Verlustfaktor (Loss Factor); eine Abklingzeit zwischen den Anschlägen sorgt für ausgeschwungene Strukturen.
Workflows im Detail
-
Main
Rahmenablauf mit optionalem Einrichtbetrieb und getriggerter Serienprüfung.
Start → Wenn „Einrichten“: Aufruf Einrichten → Schleife (Start-Trigger → Aufruf Messen → Speichern) → Ende; Error-Flow vorhanden.
-
Einrichten
Interaktive Hammer-Einrichtung.
Start → Ausgabe EndPos → Einricht-Trigger → Ausgabe StartPos → Eingabe „Aktuelle Amplitude %“ → Ende.
-
Messen
Drei Wiederholmessungen zur FRF-Mittelung.
Start → Schleife „FRF Mittelung“ (Anregen → Signal-Trigger Kraftsensor → Messung Kraftsensor → Messung Mikrofon → Analyse FRF → Wenn Wiederholung < 3: Abklingzeit) → Ende.
-
FRF Analyse
Merkmalsblock.
Merkmalsstart → FRF → Spitzenerkennung → Loss Factor → Merkmalsende.

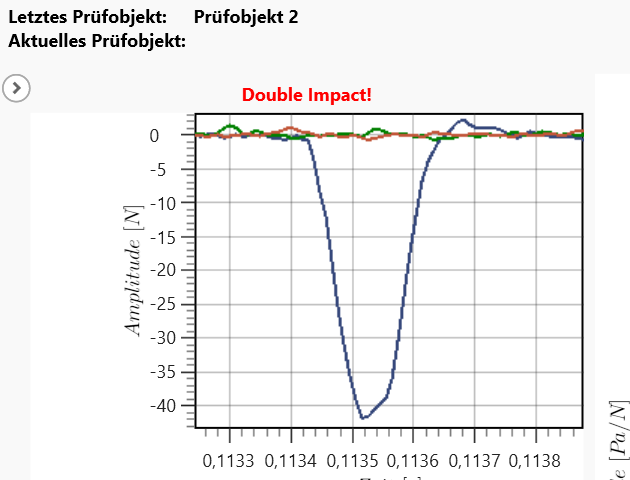

Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
