FRF-Impulshammer-Analyse mit Wiederholmessungen (PCB)
Rahmenablauf mit optionalem Einrichten und Serienprüfung in Endlosschleife.
Die PCB-Hardware-Variante der FRF-Impulshammer-Analyse mit identischem Prüfablauf: Einrichtbetrieb, Serienprüfung mit drei gemittelten Anschlägen, FRF-Auswertung mit Spitzenerkennung und Verlustfaktor. Zusätzlich enthält diese Konfiguration einen Kalibrierablauf für das Messmikrofon, der RMS-Pegel und Frequenzposition bei 1 kHz gegen einen Kalibrator prüft, sowie eine umfangreiche Produktliste mit über 50 Einträgen in mehreren Kategorien als Beispiel für die Produktverwaltung.
Workflows im Detail
-
Main
Rahmenablauf mit optionalem Einrichten und Serienprüfung in Endlosschleife.
Start → Wenn „Einrichten“: Aufruf Einrichten → Endlosschleife (Start-Abfrage → Aufruf Messen → Speichern) → Ende.
-
01 Messen FRF 3x
Dreifache FRF-Messung mit Mittelung und Abklingzeit.

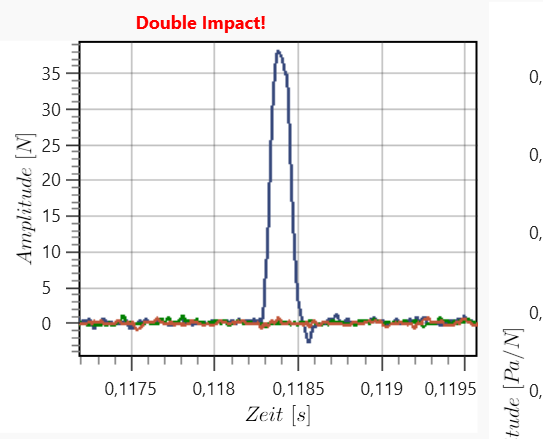

Start → Schleife „FRF Mittelung“ (Anregen → Signal-Trigger Kraftsensor → Messung Kraftsensor → Messung Mikrofon → Analyse FRF → Abklingzeit) → Ende.
-
90 Kalibrierung MIC1
Mikrofon-Kalibrierung gegen 1-kHz-Referenz.
Start → Trigger → Messung MIC1 → Analyse (RMS-Werte → FFT → Frequenzposition bei 1 kHz) → Speichern → Ende.
Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
