Linienkonfiguration mit asynchronen Prüfvorrichtungen
Startet Leerlauf- und Lasttest als asynchron laufende Unterworkflows.
Das Gegenstück zur synchronen Linie: Die vier Prüfvorrichtungen (Leerlauf und Last je Linie) laufen unabhängig voneinander in eigenen Schleifen — ein Prüfobjekt durchläuft beide Vorrichtungen einer Linie, während in der jeweils anderen bereits das nächste bearbeitet wird. Im Lasttest wird zusätzlich die Prüfobjektnummer automatisch pro Durchlauf hochgezählt. Gemessen werden Strom- und Spannungssignale über eine simulierte Analog-I/O, mit Produktauswahl per Product-Chooser.
Workflows im Detail
-
Main 1 / Main 2
Startet Leerlauf- und Lasttest als asynchron laufende Unterworkflows.
Start → Aufruf IdlingTest → Aufruf LoadTest → Ende; Error-Flow vorhanden.
-
IdlingTest (Linie 1 und 2)
Misst zyklisch Strom und Spannung mit vorgeschalteter Wartezeit und Produktauswahl.
Start → Idling-Schleife (Wartezeit → Product Chooser → Messung Amperemeter → Messung Voltmeter → Speichern) → Ende.
-
LoadTest (Linie 1 und 2)
Misst zyklisch und zählt die Prüfobjektnummer pro Durchlauf hoch.
Start → Load-Schleife (Product Chooser → Prüfobjektnummer +1 → Messung Amperemeter → Messung Voltmeter → Speichern) → Ende.

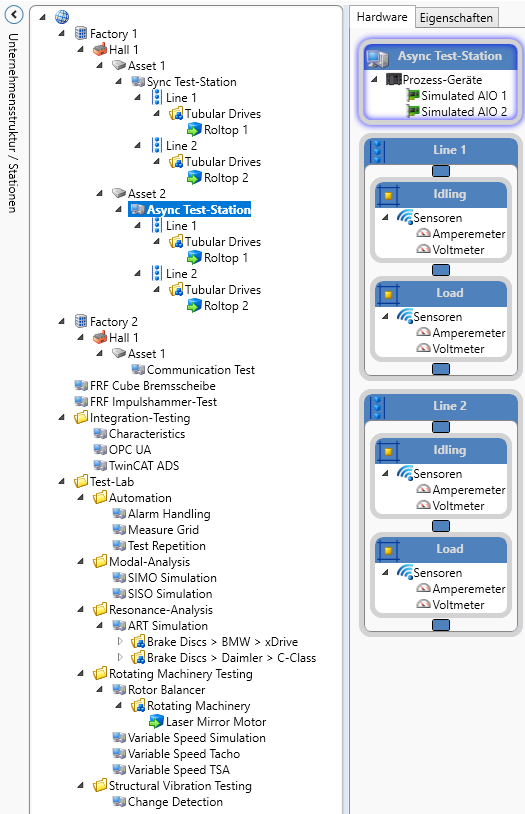

Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
