SISO-FRF-Analyse mit Wiederholmessungen
Messablauf mit Wiederholmessungen.
FRF-Analyse mit wiederholten SISO-Messungen an einem simulierten System mit drei Freiheitsgraden: In einer Modalschleife werden synthetischer Impuls und Impulsantwort per Signalgenerator erzeugt und analysiert. Die Merkmalberechnung bestimmt das FRF-Spektrum ohne exponentielle Fensterung (geeignet für die modale Dämpfungsanalyse), berechnet die Impulsantwortfunktion und detektiert Resonanzpeaks. Besonderheit: Der Gütefaktor wird zum Methodenvergleich mit fünf Verfahren parallel bestimmt — nach Ewins, Rational-Fraction-Polynomial (RFP), x-dB, v-dB und Circle-Fit.
Workflows im Detail
-
SISO Measurement
Messablauf mit Wiederholmessungen.
Start → Modalschleife (Signalgenerator Impuls → Signalgenerator Impulsantwort → Analyse SISO FRF) → Ende; Error-Flow vorhanden.
-
SISO FRF
Merkmalsblock mit Fünf-Methoden-Vergleich der Dämpfungsbestimmung.
Merkmalsstart → FRF-Spektrum → Impulsantwortfunktion (IRF) → Peak-Detektion → Gütefaktor nach Ewins → RFP → x-dB → v-dB → Circle-Fit → Merkmalsende.

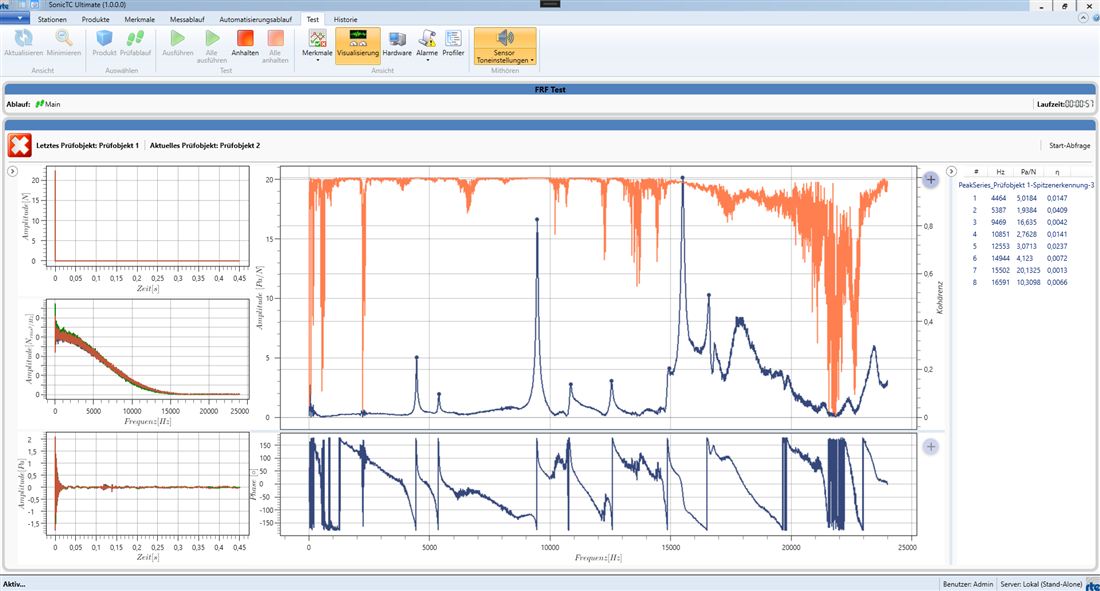

Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
