Testwiederholung & Prüfabschnitte
Führt die Prüfabschnitte CW und CCW in einer Endlosschleife aus und speichert die Ergebnisse.

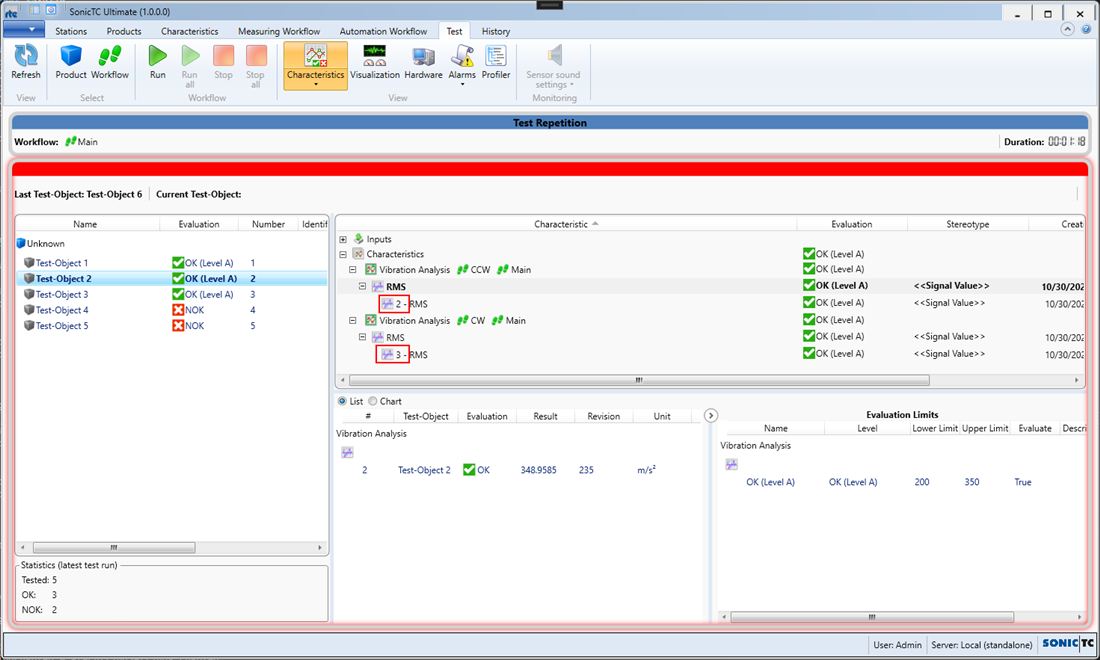

Demonstriert Wiederholungsmessungen und Prüfabschnitte am Beispiel einer Vibrationsprüfung mit zwei Drehrichtungen (CW/CCW). Zwei strukturgleiche Prüfabschnitts-Workflows messen jeweils in einer Wiederholschleife das Beschleunigungssignal und berechnen den RMS-Wert — wiederholt, bis Evaluation == Good erreicht wird, maximal jedoch dreimal. Die Messsignale jeder Wiederholung werden gespeichert, jedoch nur die letzten Merkmalergebnisse; die Anzahl der Wiederholungen lässt sich im Merkmalergebnisbaum anzeigen (über „Alle Merkmalergebnisknoten aufklappen“ auch dauerhaft). Da beide Prüfabschnitte denselben Merkmal-Workflow aufrufen, empfiehlt sich die Option „Aufrufpfade anzeigen“. Ein Steuerungs-Workflow synchronisiert die Abschnitte über Ready/Done-Signale; die Error-Flows enthalten einen Reset-Trigger für die saubere Wiederaufnahme.
Workflows im Detail
-
Main
Führt die Prüfabschnitte CW und CCW in einer Endlosschleife aus und speichert die Ergebnisse.
Start → Endlosschleife (Aufruf CW → Aufruf CCW → Speichern) → Aufruf Control → Ende; Error-Flow vorhanden.
-
CW / CCW
Prüfabschnitte je Drehrichtung mit Wiederholmessungen.
Start → Wiederholschleife (Start-Trigger → Messung Beschleunigungssensor → Analyse Vibration → Ausgabe „Done“) → Ende; Error-Flow mit Reset-Trigger.
-
Control
Synchronisiert die Abschnitte über Ready/Done-Handshakes und setzt Zustände zurück.
Start → Schleife (Init → Timer → CW-Ready/Done-Zyklus → CCW-Ready/Done-Zyklus → Reset) → Ende.
-
Vibration Analysis
Merkmalsblock.
Merkmalsstart → RMS → Merkmalsende.
Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
