FRF-Messzelle komplett: Modaltest, Dämpfung & Resonanzanalyse

Vollständiger Modaltest mit Impulshammer an mehreren Geometriepunkten.

Worum es geht
3 Stationen Reale Hardware: Maul-Theet, NV-Tech (SAM), Beckhoff EL7031, IVS-500 Kategorie: Modal- & FRF-Analyse

Die umfangreichste Konfiguration bündelt mehrere Varianten der experimentellen Modal- und Dämpfungsanalyse in drei Stationen. Kraftsensor-, Mikrofon- und Beschleunigungssignale werden bei Impulsanregung gemessen — wahlweise mit Maul-Theet-Impulshammer oder automatischem NV-Tech-Modalhammer (SAM) — während ein Schrittmotor den Prüfling durch mehrere Messpositionen dreht; ein IVS-500-Laservibrometer ergänzt die Sensorik. Die Dämpfung wird nach mehreren Verfahren im direkten Vergleich bestimmt (ICF, Ewins, x-dB, RFP), inklusive Kohärenzbewertung der ersten Mode. Enthalten sind außerdem eine rein simulierte SISO-FRF-Station und eine Alarm-Handling-Station mit SNR/SINAD-Überwachung.

Ablauf im Detail

Workflows im Detail

  1. Modal Test (Maul-Theet)

    Vollständiger Modaltest mit Impulshammer an mehreren Geometriepunkten.

    Start → Initialisieren → Bereit/LED an → Start-Trigger → Geo-Schleife (Modal-Schleife: Impuls → Signal-Trigger Kraftsensor → Messung Kraft/Mikrofon/Beschleunigung → Modalanalysen MIC und ACC; danach Motor-Inkrement) → Motor-Nullposition → Ende.

  2. Modal Test (NV-Tech)

    Gleicher Test mit automatischem Modalhammer (SAM) inkl. Nullpositions-Einrichtung.

    Start → Initialisieren → Nullposition einrichten → Start-Trigger → Geo-Schleife (Hammer-Trigger SAM → Messungen → Modalanalysen; Motor-Inkrement) → Motor-Nullposition → Ende.

  3. Dämpfungsmessung (Maul-Theet)

    Drei Wiederholmessungen mit Mittelung und Abklingzeit.

    Start → Bereit → Start-Trigger → Schleife „Wiederholmessungen 3x“ (Impuls → Messungen → Analysen → Abklingzeit) → Ende.

  4. Dämpfungsanalyse FRF

    Merkmalsblock mit Mehrverfahren-Vergleich.

    Merkmalsstart → FRF → Kohärenz Mode 1 → Spitzenerkennung → Gütefaktoren nach ICF, Ewins, x-dB, RFP → Merkmalsende.

  5. Weitere Workflows

    Dämpfungsmessung mit Mikrofon/Beschleunigungssensor, Resonanzanalyse mit Drehpositionierung, Motorkalibrierung, simulierte SISO-FRF-Kette sowie Alarm-Handling mit Sensor-Qualitätsüberwachung (SNR/SINAD).

    Aufbau analog zu den oben beschriebenen Mess- und Merkmalsworkflows.

Aus der Software

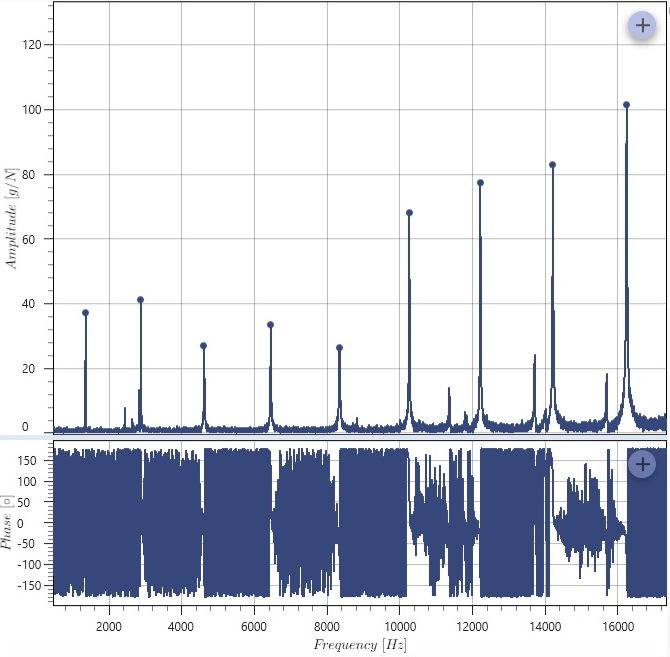

FRF-Diagramm (Amplitude und Phase) mit markierten Resonanzpeaks
FRF-Diagramm (Amplitude und Phase) mit markierten Resonanzpeaks

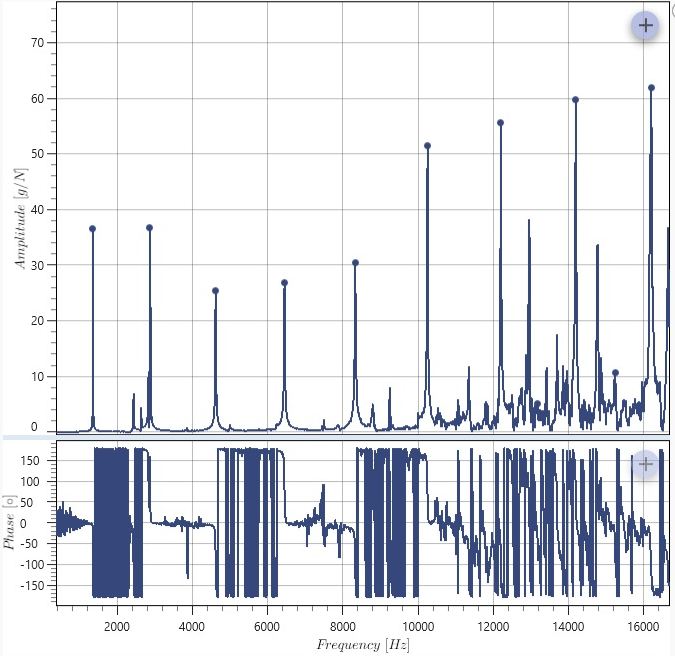

FRF-Vergleichsmessung mit verändertem Resonanzbild
FRF-Vergleichsmessung mit verändertem Resonanzbild

Zum Mitnehmen

Konfiguration herunterladen frf-test-cell-complete.sonictc 468 MB

Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
