Messraster, Signal-Trigger & kontinuierliches Monitoring
Kontinuierliche Überwachung mit rasterbasierter Erfassung.

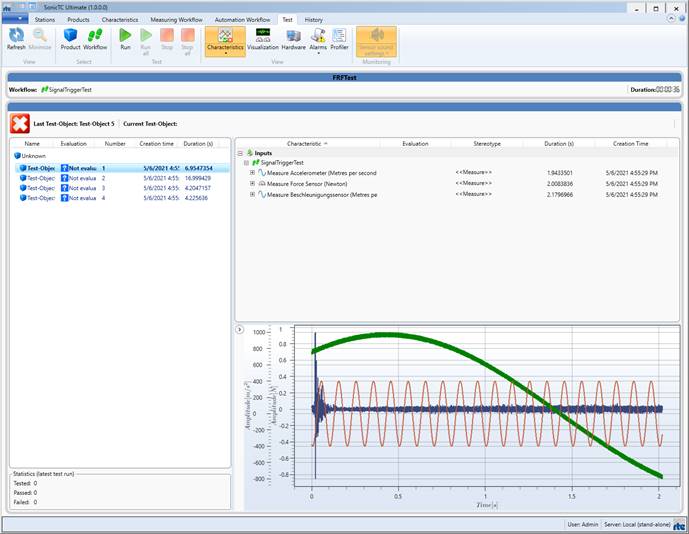

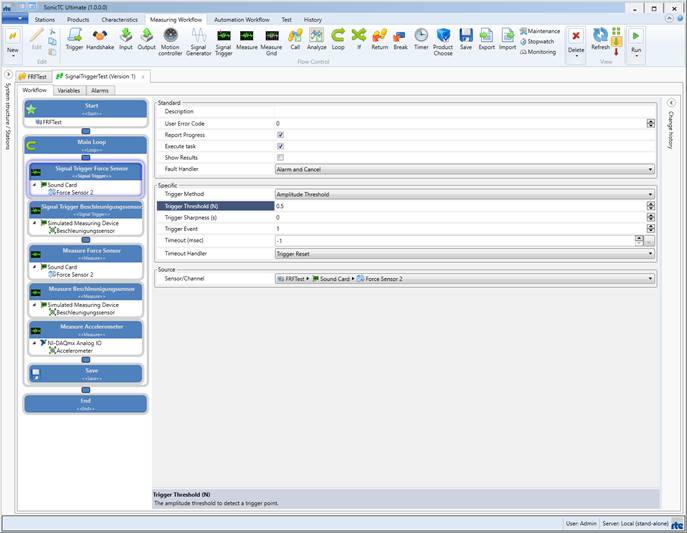

Zeigt, wie mit einem Messraster (Measure Grid) während einer laufenden Messung bereits Merkmale berechnet und darauf reagiert werden kann — hier über einen Drehzahlbereich von 100 bis 300 RPM. Ein Signal-Trigger auf dem Drehzahlsensor startet die Erfassung; die Messdaten werden rasterweise statistisch analysiert (Mittelwert, FFT), und eine Bedingung im Raster erkennt, wann die Zieldrehzahl erreicht ist. Der Screencast zeigt die Visualisierung in der Test-Ansicht (HMI/SCADA).
Workflows im Detail
-
Main
Kontinuierliche Überwachung mit rasterbasierter Erfassung.

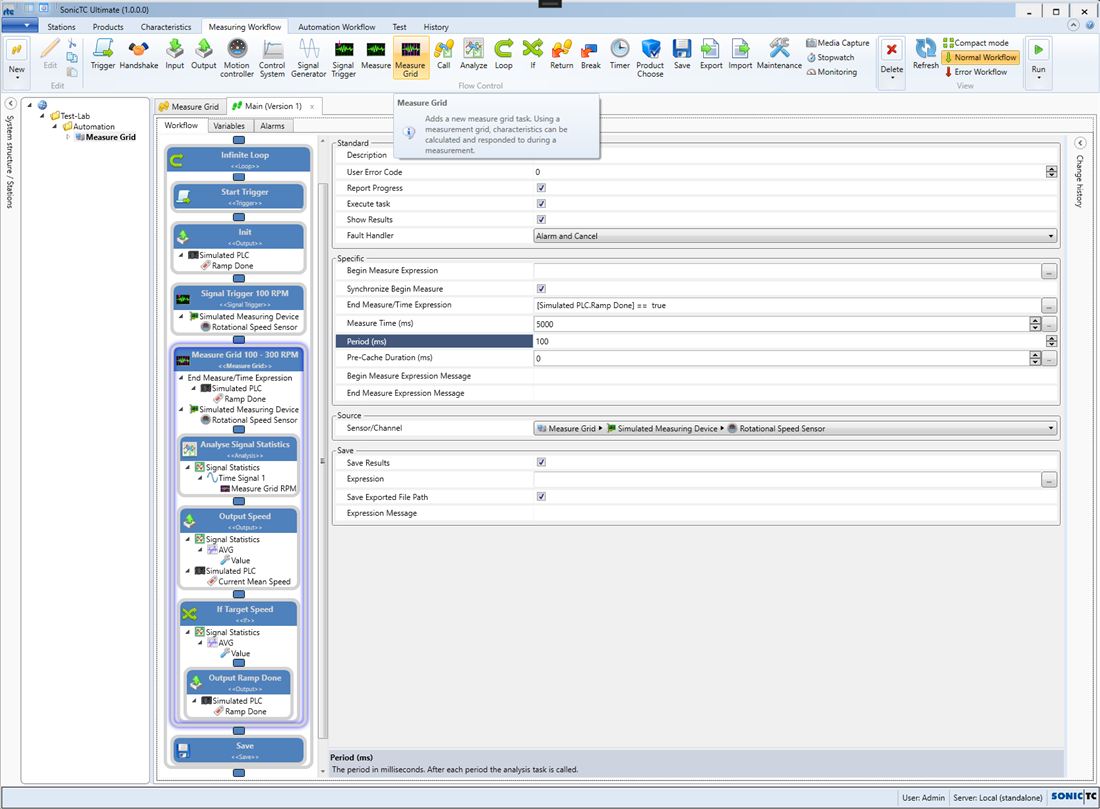

Start → Endlosschleife (Start-Trigger → Init → Signal-Trigger Drehzahlsensor → Measure Grid 100–300 RPM mit Statistikanalyse, Drehzahlausgabe und Zieldrehzahl-Erkennung → Speichern) → Ende; Error-Flow vorhanden.
-
Signal Statistics
Merkmalsblock pro Rasterpunkt.
Merkmalsstart → Mittelwert (AVG) → FFT → Merkmalsende.
Aus der Software
Zum Mitnehmen
Import über den SonicTC DbManager — einzeln oder zusammengeführt in eine bestehende Datenbank.
